为了保证电力系统的安全运行，了解电力系统运行状况，需要对能耗管理系统的各种运行参数进行实时的监测。
能耗管理系统成功高效的完成了这项任务，能耗管理系统已经成为电力系统自动化重要组成部分，成为保证电力系统安全运行的重要措施之一。
仪科能耗管理系统是利用计算机、计量保护装置和总线技术，对中、低压配电系统的实时数据、开关状态及远程控制进行了集中管理。该能耗管理系统可以为企业提供“监控一体化”的整体解决方案。
本系统由曾经从事过多年电力软件设计的资深开发人员自主研发，以WINDOW2000/NT/XP为操作平台，以大型关系数据库OracleSQL Serve2000 等为数据库平台，数据安全、准确，系统有自动备份功能，数据无需人工整理；丰富的组态软件包通过配合网络、实时库能够准确、实时的描述现场情况。

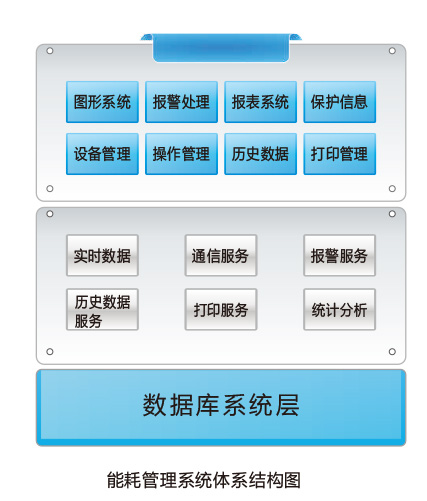

能耗管理系统体系结构图
系统体系
仪科 基于Client/Server(客户机/服务器)机制、遵循国际标准，符合开放性系统的设计要求，实现了从系统平台层到应用层的开放；提供了良好的互操作性和分布性，方便用户级功能的可持续拓展，使之能够适应机房监控系统自动化不断变化着的业务的需要；采用灵活的软硬件配置方案，因而可以构成各种不同规模和需求的调度、配电调度或配调一体化管理系统。
仪科能耗管理系统是遵循三层体系结构而设计的，分为数据系统层、应用服务层、客户应用层，三层结构中的各个模块协同工作。
数据库系统层负责存储系统的参数、数据和历史记录数据，同时完成分类统计和历史数据的整理。系统采样标准的C/S系统结构，客户端只负责应用任务的请求，请求信息经过系统的网络子系统发送到指定的应用服务器中，由应用服务器完成各自关心的逻辑功能。采用这种方式的好处就是，客户端只关心所定制的任务和界面显示结果，具体的业务逻辑由应用服务器完成，从而保证开发的模块化和系统的可维护性。
采用统一的访问接口，从而达到访问的标准化。所有的客户应用层功能、应用服务器、数据库系统模块都采用了标准统一的开发方式和访问接口，客户应用服务器、数据库系统模块都采用了标准统一的开发方式和访问接口，客户应用层的功能模块和应用服务器的功能在部署上不依赖于主机节点，根据用户要求自由配置，即可以运行在一台主机系统中，也可以根据功能进行分布部署。

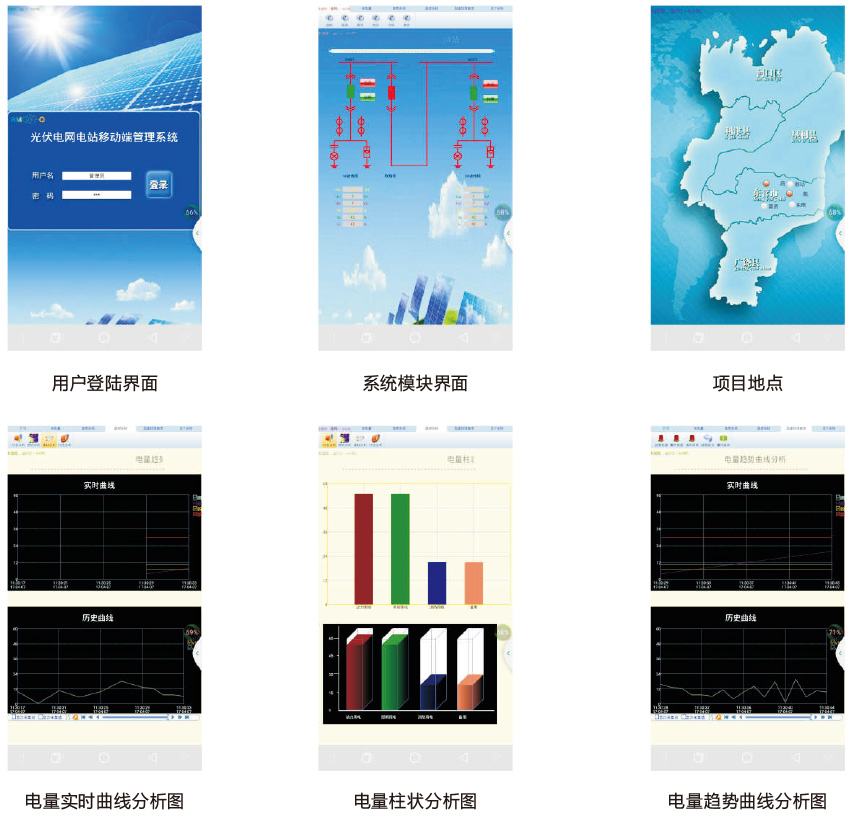

手机APP实时监测

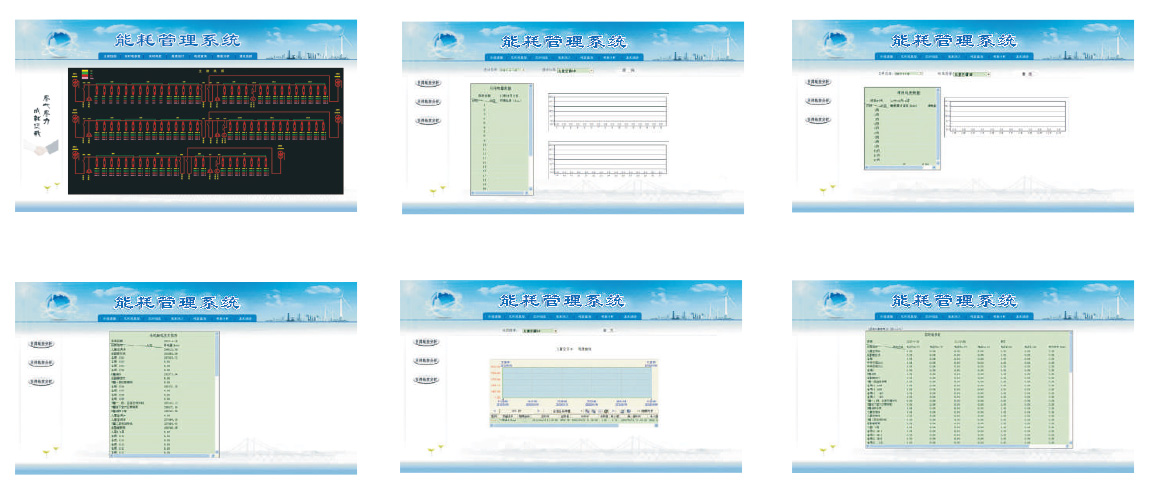

监控组态软件功能
TCP/IP网络协议是目前最流行也是最稳定的网络协议。系统在TCP/IP网络协议之上开发了专用通讯层，降低了系统资源的占用率。
仪科能耗管理系统软件借助了计算机、通信设备、计量保护装置等，为了系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该系统网络结构是由管理层（站控层）、通信层（中间层）、间隔层（现场监控层）三部分组成。

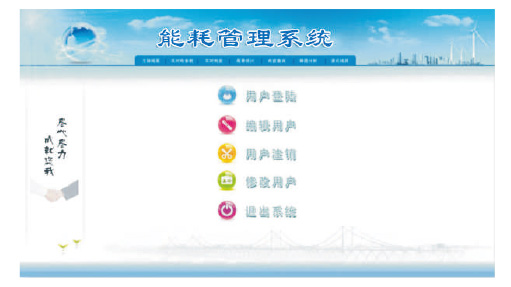

用户管理
本软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。
该模块界面如图所示：
数据采集处理
本可实时和定时采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要的信息量进行数据库存储。
该模块界面如下图所示：
趋势曲线分析
系统提供了实时曲线、历史趋势曲线分析以及日、月、年柱状图分析；通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。
该模块界面如下图所示：
报表管理
系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及报警记录报表、操作记录报表等，可以查询和打印系统记录和所有数据值，自动生成电能的日、月、年度报表。
该模块界面如下图所示：
实时电参数
系统提供了实时电参数实时显示功能，可根据用户需求实时显示不同用电设备电参数，并可以打印输出相关数据。
该模块界面如下图所示：
事件记录和故障报警
系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能，包括事件发生的时间位置，当前值班人员事件是否确认等信息，对开关变位、参量越限等信息还具有声音报警功能，同时自动对运行设备发送控制指令或提示值班，人员迅速排除故障。
能耗管理系统宜选电力监控仪表
电力监控仪表是针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等，采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息。电力监控仪表功能、型号繁多，价格也各个不相同，因此，应合理选配，达到较佳的性价比。
在能耗管理系统中配置电力监控仪表，具有实施简明，投资少等显著优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。
仪科能耗管理系统—解决方案
监控点的数目、监控点离监控室的距离、用户对实时性的要求等因素影响着网络架构，会根据客户的具体情况量身定制解决方案。
仪科能耗管理系统—工程案例
能耗管理系统的优越性
24小时全天候实时监控，做到集中管理、集中控制，大量节省了电力线路的巡检人力。
通过主接线图模块直观查看实时参数。
报表模块可以自动生成日/月/年报表；便于客户查看。
曲线分析模块智能化的统计耗能，分项计量电能，查找到高耗能设备，帮助用户合理分配能源使用结构，进而达到节能效果。
快速的对线路故障作出反应，提高故障解决效率。
本管理系统具有实用性、安全性、稳定性、可扩展性和易维护性。
在电力监控系统中配置电力监控仪表，具有实施简明，投资少等显著优点，可以方便和实时地监控配电系统的运行状态，对场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。

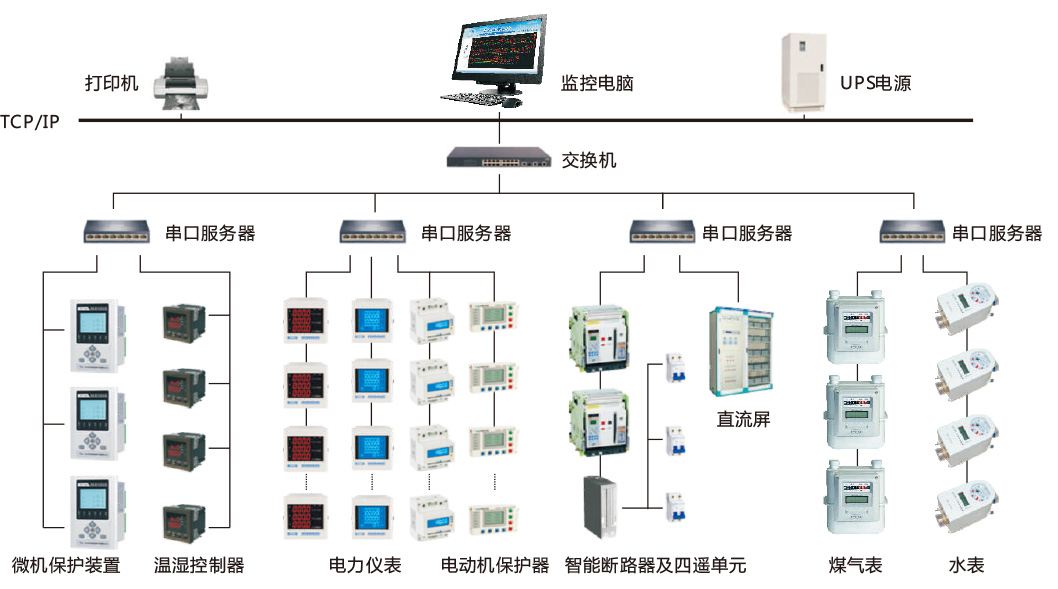

网络结构
仪科能耗管理系统网络结构图
