多功能网络仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，能够高精度测量三相电网系统中常用的电量参数: 三相电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口、四路开关量输入、四路开关量输出和四路模拟量输出功能，可实现本地或远程的开关信号检测和控制功能。
采用标准的RS485 MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。
特点
测量：三相电流、电压、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有/无功功率、分相功率因数、 有功电能、无功电能。
显示：LED数码管显示或STN蓝屏、宽视角、高品质、高
清晰LCD液晶屏显示，可视度高。
通讯：2路RS485通讯功能，MODBUS-RTU协议。
输出：2路电能脉冲输出（脉冲常数5000imp/kWh）。
选配：4路开关量输出、4路模拟量输出、4路开关量输入。
扩展：可直接从电压、电流互感器输入信号，现场可编程设置输入参数变比。

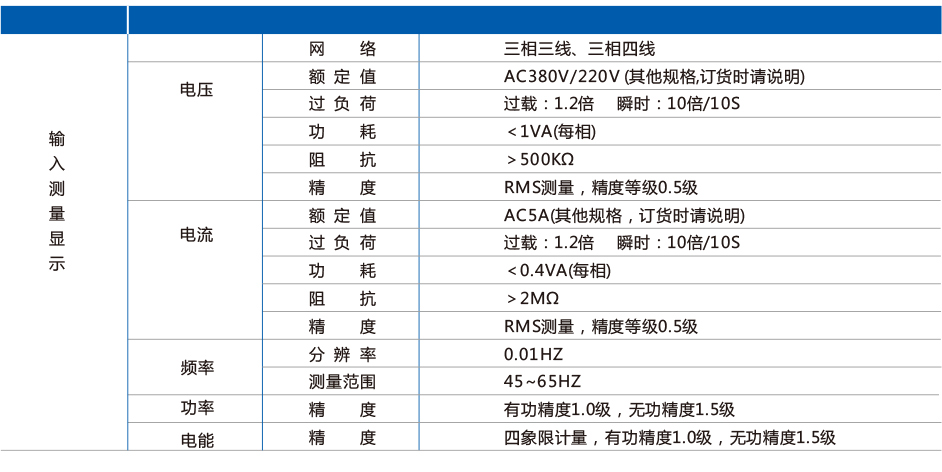

技术指标

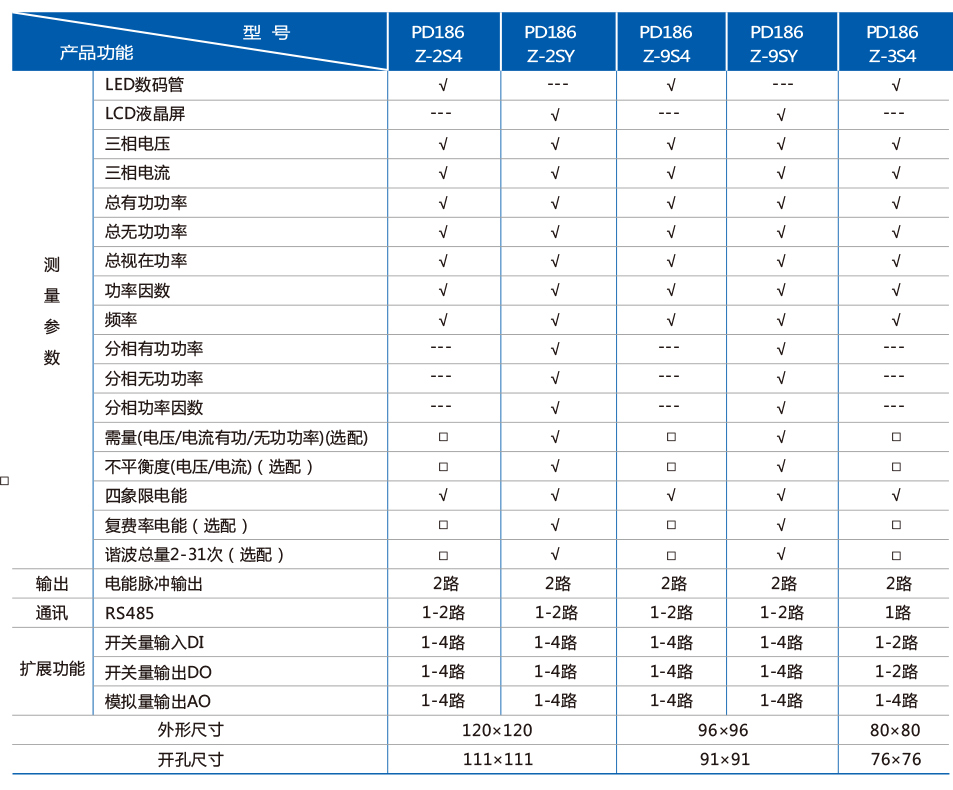

产品选型表
注：以上“√”表示该型号具备此项功能，“ ---”则表示不具备此功能，“ □”则表示选配功能。。
Z-3S4可选配2DI,2DO或4DI,4DO。

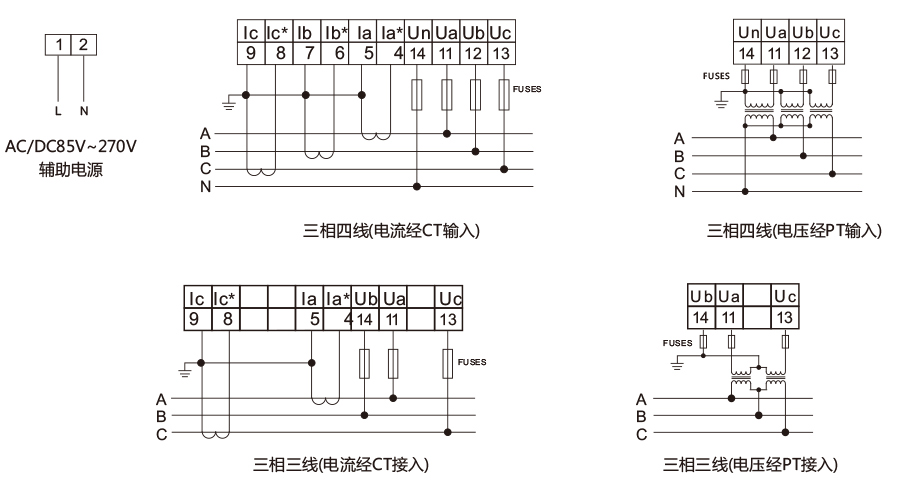

接线方式
附加功能
订货示例
签订合同时，请详细写明产品型号、输入信号、接线方法等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊要求，请在其他项目中详细注明。
型号：PD186Z-9S4（多功能网络仪表）
输入：10KV/AC100V、200A/AC5A
电力网络：三相四线
通讯接口：RS485/MODBUS-RTU
